串焊机应用方案
金属焊接与加工 串焊机应用方案
串焊机应用方案

一、系统简介和要求

    该设备一共接纳13个伺服电机驱动 ；用CCD定位机器人角度和检测电池片好坏 ；随意设置电池片间距、单串电池片数量、焊接温度等 。

    设备整体包罗：

电池盒进料、出料盒 ；

机械手电池片搬运 ；

CCD 外观检测及定位系统 ；

拉焊带、焊带搬运机构 ；

焊接机构 ；

下部电池片预热单元 ；

皮带传输机构 。



二、系统方案

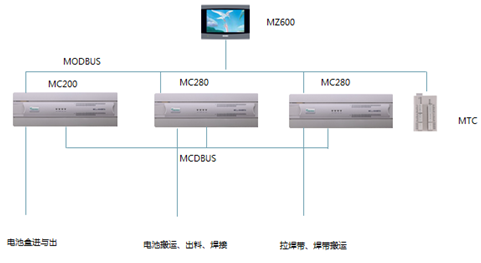

该方案用了两台MC280主机、1台MC200主机，主机之间通过MCBUS组网，HMI通过MODBUS网络连接各PLC和温控器 。

方案说明：

        1、PLC通过外部IO控制机器人的定位和CCD，CCD和机器人通过以太网通讯 ；

        2、焊接控温由MTC-04NT精确控温 ；

        3、三个主机各自完成独立的功效，主机之间通过MCBUS交换数据和状态 ；

        4、焊接时，下压移动轴、传送带、出料带要求三轴同步，MC280的电子齿轮功效满足此功效  。









三、总结

MC280控制轴数多，IO 扩展不受�？槭康南拗疲ㄊ淙胧涑龇直鹂膳涞� 256 点），满足客户多轴、多IO的需求 。
