一、概述

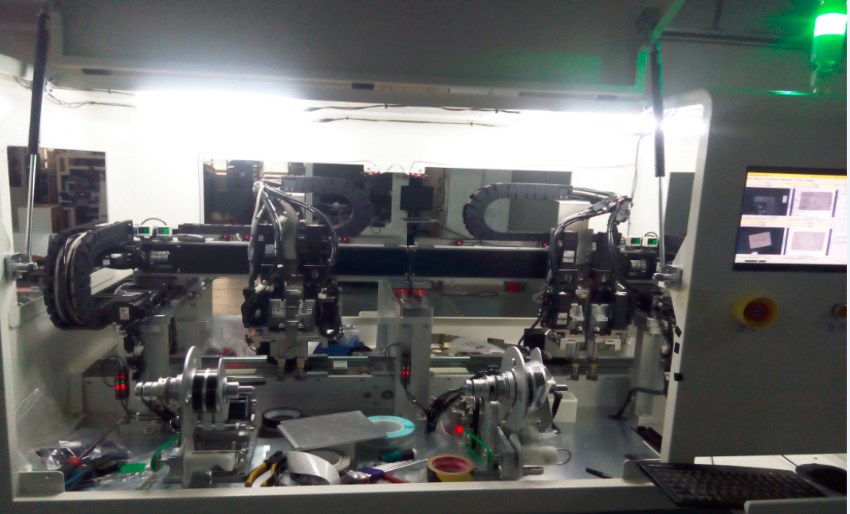

该设备应用于贴标精度要求很高的场所 ，可通过视觉系统实时监控、测试贴标流程。设备如下图所示：



二、系统组成

1、利来老牌国际官网appPLC MC200E-4040BTA8 2台；

2、装载视觉系统电脑一台 ，Win7系统（装载上位机、PLC与组态软件）；

3、伺服电机12个 ，步进2个；

4、视觉相机4个；

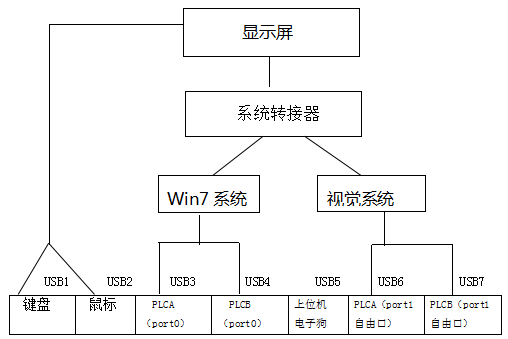

硬件系吐洮接图如下：

USB集成器

  1. 事情原理

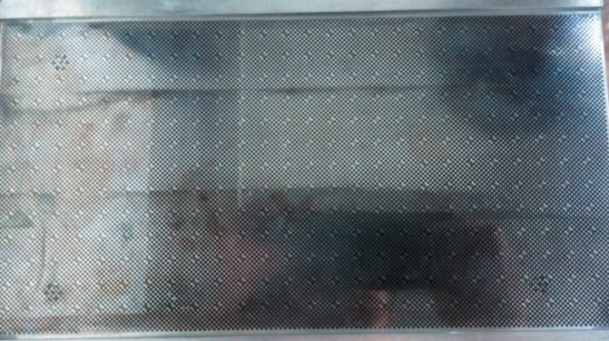

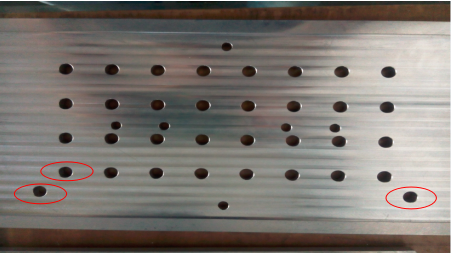

1、通过孔板标定 ，测试 ，验证设备的准确度及稳定性 ，如下图所示： 定位34孔中心坐标位置 ，手动通过相机定位1、2、3孔的中心位置 ，然后利用矩阵计算剩余32孔的中心坐标位置 ，再手动设置任意一点中心坐标 ，通过相机检验其准确性；

2、相机标定 ，将第一步相机记录的34孔位置在该板上标定出来 ，相机将坐标位置放入一二维码中 ，肉眼所看到的二维码越清晰 ，代表准确度越高；

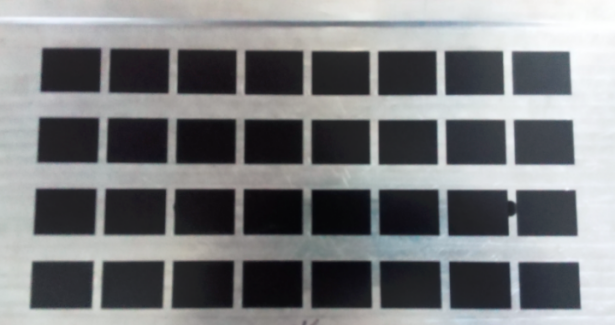

3、贴标测试 ，如下图所示 ，在32孔中心位置上贴上标签；

4、贴标完成后 ，再通过视觉系统测得贴标位置 ，分析该设备系统的稳定性以及精度达不达得到要求 ，若不满足cpk（参考尺度值） ，需重复上诉行动 ，直到到达尺度为止 ，方可真正的贴标。

5、以上PLC与视觉系统通过RS485自由口协议进行通讯。



四、应用总结

1、MC200E—4040BTA可支持多轴独立运动 ，最多可支持8轴 ，最高频率可达200KHz；

2、PLC存储容量可达32K步。有三个通讯口 ，PLC之间支持利来老牌国际官网app内部通讯协议MCBUS；

3、上位机组态软件Veiw pannel应用简便稳定。
