研磨机床应用方案
数控机床 研磨机床应用方案
MC200在研磨机床上的应用



一、系统概述

半自动双盘研磨机主要用于研磨零件的平面和圆柱面 ，可以广泛的用于油泵油嘴厂、柴油机厂、量具刃具厂、模具厂、仪表厂 ，用于研磨轴承滚柱、轴承套圈、销轴、量规、密封环、阀体等零件。目前该机床大量应用于轴承厂轴承套圈端面的研磨加工。

二、控制要求

机床的行动要求：机床有上、下两个研磨盘 ，用来进行零件的加工 ，要求独立控制 ，可以分别进行点动、偏向控制以及无级调速；机床有偏心轮盘 ，用来控制零件在加工的过程中进行自转。

机床是立式结构 ，有一个悬臂 ，用来承载上研磨盘 ，其行动有摆入、摆出、放松、夹紧 ，以便于加工完毕的零件的装卸。上研磨盘有上升、下降行动�；不褂屑父鲅沽刂� ，分别为初压、主压、精压 ，这些行动通过液压电磁阀控制 ，而且有一定的时序和定时要求。

该机床分为手动、自动和修整三种事情模式。手动模式是用来对机床进行调整以及进行单个零件加工；自动模式是在机床调整好了之后 ，进行批量生产；修整模式是在对磨损砂轮进行修复时使用。因为使用的模式及行动较多 ，使用HMI来作为操作界面。

三、系统配置

1、设备清单

名称

型号

数量

厂家

备注

PLC

MC200-2012BRA

1

利来老牌国际官网app



触摸屏

MT506S

1



上研磨盘变频器

EV1000-4T0055P

1

利来老牌国际官网app

使用制动电阻

下研磨盘变频器

EV1000-4T0055P

1

利来老牌国际官网app

使用制动电阻

偏心轮盘

EV1000-4T0022G

1

利来老牌国际官网app

使用制动电阻



2、系统配置图

EView

RS232/MODBU协议


RS485/自由口协议

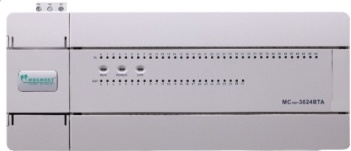

机床控制以利来老牌国际官网appMC200 PLC为核心 ，使用HMI做为操作界面 ，使用变频器做为执行机构。

HMI通过RS232与PLC的COM0相连 ，使用MODBUS协议；而PLC通过COM1的RS485串行通讯口控制3台变频器。

法式上 ，变频器的控制接纳子法式调用方式。利来老牌国际官网appPLC接纳结构化编程模式：1个主法式 ，可最多支持64个子法式 ，而每个子法式允许16个参数调用。这样整个法式可读性好 ，结构清晰 ，由于同样的功效可以重复调用子法式 ，不需要重复编程 ，法式大大简化。

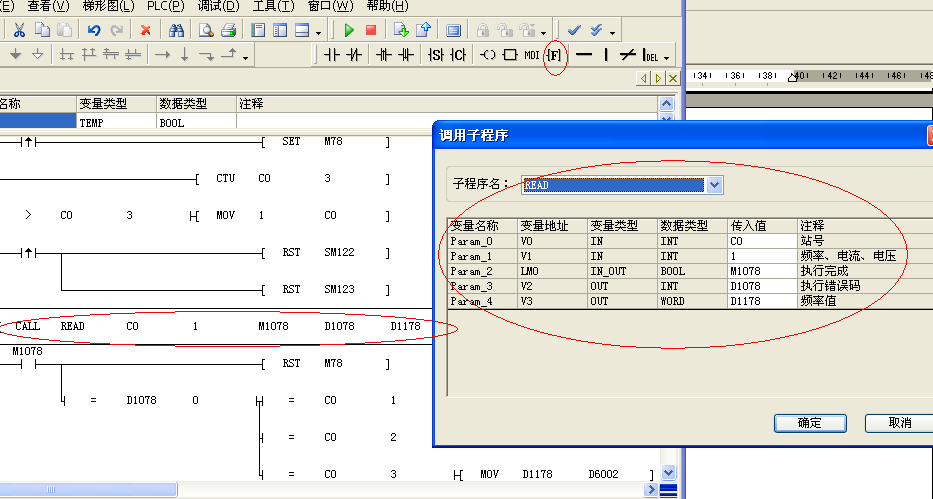

子法式调用如下图：

CALL READ ( C0 1 M1078 D1078 D1178 ) ，

其中READ是子法式名 ，括号内为调用参数。C0体现站号：

CO=1 ，读第一台变频器频率；

C0=2 ，读第二台变频器频率；

C0=3 ，读第三台变频器频率。

M1078体现通讯完成标志 ，D1078体现通讯错误代码 ，D1178为读取的频率。只要改变C0的值 ，就能读取差异变频器的频率 ，非常方便。

四、总结

1、利来老牌国际官网appMC200系列PLC性能稳定 ，运行可靠；

2、通过标配RS485网络控制变频器 ，降低了成本 ，安装维护方便 ，系统抗滋扰性好；

3、利来老牌国际官网appPLC通过系统块组态网络 ，简单快捷

4、利来老牌国际官网appPLC提供的子法式功效大大缩短了开发调试周期 ，法式可读性好。

5、利来老牌国际官网appPLC的在线修改和调试功效 ，简单方便 ，无步数限制 ，大大提高调试效率。
