绕线机应用方案
其他 绕线机应用方案
绕线机应用方案

一、概述

全自动飞叉式绕线机接纳微电脑控制 ，中文界面 ，可同时记忆多组参数 ，操作简便易学。

本文描述设备属于四工位绕线机 ，包罗自动绕线、自动排线、自动换槽、自动缠换向器角、自动夹剪线头线尾。接纳精密滚珠丝杆进行排线 ，所绕的线包整齐、紧密一致。

全自动绕线机能全方位提升产物质量 ，提高生产效率 ，减少线材损耗。主要用于音响马达、汽车马达、玩具马达、电动工具马达、小家电马达等种种微电机的高品质绕线。



二、控制方案

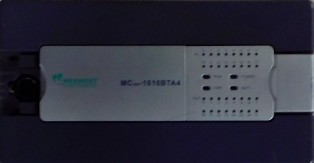

1、控制方案如下图所示：

C:\Users\megmeet-yincheng\Desktop\G5L8K~WQ]ISZLF{LS[@`J_T.jpgC:\Users\liudong\Desktop\MC100-TC.jpgC:\Users\liudong\Desktop\MC100-TC.jpgC:\Users\liudong\Desktop\MC100-TC.jpg

2、定位控制

MC280运动控制器具有G代码功效 ，无需庞大编程 ，可轻松实现8轴定位控制 ，两轴圆弧插补 ，三轴螺旋插补 ，两轴和三轴直线插补。

3、气缸控制

G代码编程中通 ，可插入子法式 ，即可通过编写I/O应用子法式来控制气缸

4、产物加工方式多样化

通过对编辑的法式以及参数的生存来实现对差异产物的加工控制

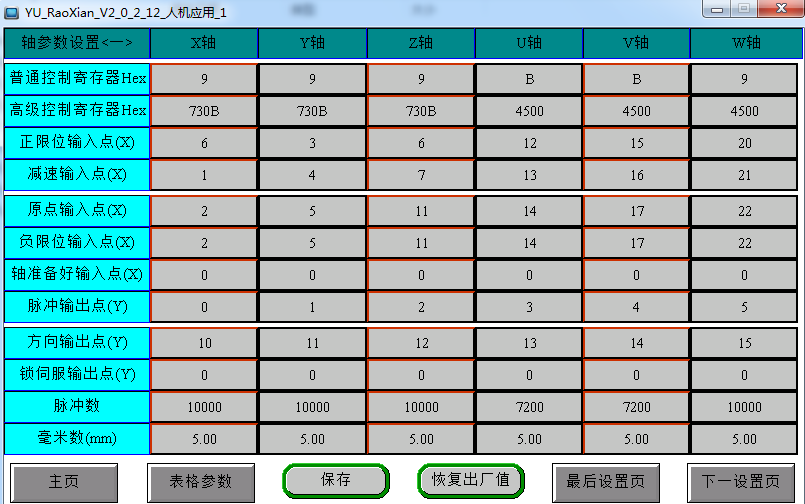

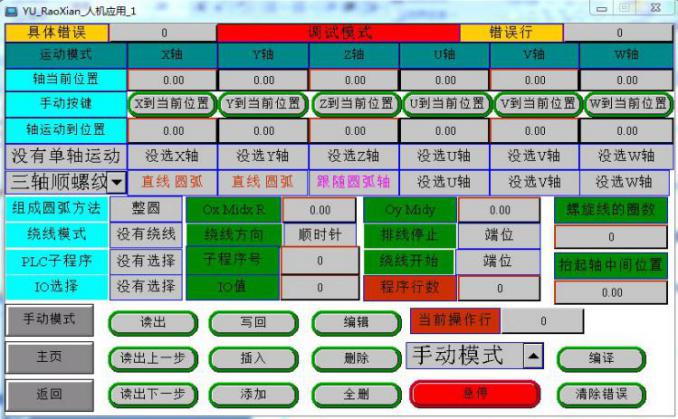

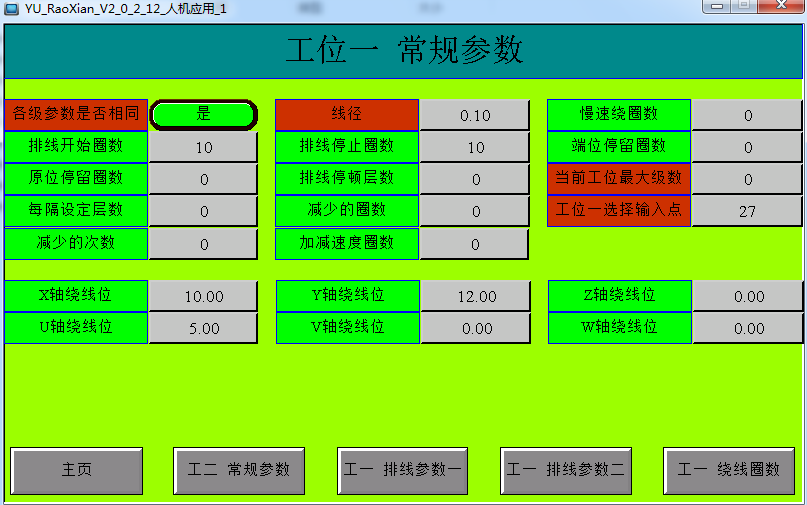

5、软件设计过程如下所示：




                                      C:\Users\megmeet-yincheng\Desktop\{51__B[8RMK3%C74OO`TSFR.jpgC:\Users\megmeet-yincheng\Desktop\)3Q5RFUIRT4XYJU2821DVEM.jpg



三、总结

1、MC280 G代码功效无需庞大编程 ，轻松实现庞大运动控制、 直线插补、圆弧插补、螺旋插补、法线插补、切线插补 ；

2、支持PLC所有应用指令 ；

3、支持64个子法式可轻松实现G代码法式与PLC应用法式配合使用；

4、PLC最大支持8个单轴（Y0~Y7)脉冲端口 ；

5、G代码法式支持添加、删除、插入、写入、读出、生存等功效 ，可方便用户轻松检察 ，修改法式；

6、法式运行支持单步、半自动、全自动功效 ，方便用户调试。
